全焊接球閥的閥體結構有兩種，一種是筒狀結構，它是雙焊縫的，因為焊接過程的熱量輸出大，殘余應力復雜，所以軸向和徑向的變形也大。該形狀的閥體重量重，不易運輸，成本高，沒有競爭優勢。另一種是球狀結構，它一般由四條焊縫或一條焊縫焊接而成的，支撐方式分為上下閥桿支撐和樞軸支撐。

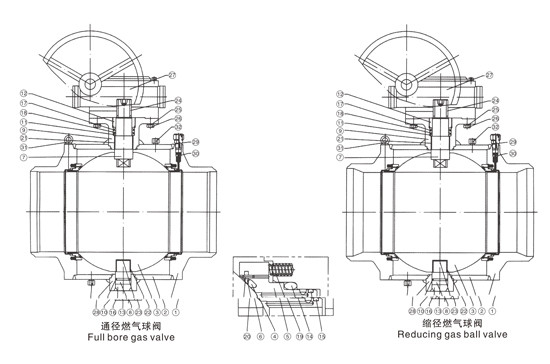

　　隨著熱鍛壓工藝的進步，球狀結構閥體的焊縫只有一條，焊接輸出的熱量小，減小了變形，該結構閥體的重量是筒狀的1/3，成本低，明顯有競爭優勢，其內部結構圖如下：

　　全焊接球閥的閥座采用的是組合密封結構，主密封是金屬材料，次密封是非金屬材料，以確保零泄漏。閥桿的設計是防吹出，閥桿和閥座之間有填料，減少密封泄漏，全焊接球閥還具有排污和放空功能。
