全焊接球閥結構圖

2020-06-27 10:13:01

一拳超人 www.hotcell.cn
分享
  • 分享到微信朋友圈

  目前,全球提倡節能節耗,隨著城市化的不斷發展,清潔能源的需求量與日俱增,因此各地天然氣、液化氣等管道建設紛紛上馬,尤其是新小區建設中已將集中供熱、暖通、燃?xì)庾鳛楸貍涞呐涮醉椖俊R虼藶榱吮阌谂錃夂途S護在各類輸氣管道上必須安裝相應規格的球閥。由于供熱輸氣管道中的密封性能要求較高,因此此類閥門要求耐壓性好、無泄漏點,而現有的閥門由于密封結構不合理泄漏點多,因此很難用于輸氣管道上。


  全焊接球閥是一種耐壓性好、結構簡單、節能降耗的閥門,是一種集中供熱暖通天然氣、液化石油氣管道配件,尤其適合安裝在蒸汽輸送管道上的便于安裝和配送氣的閥門。

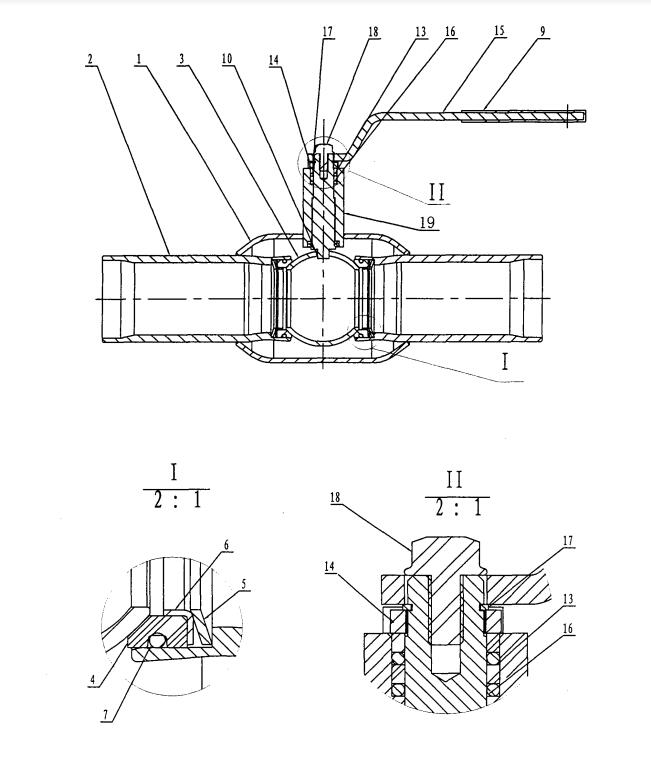

全焊接球閥結構示意圖

全焊接球閥結構圖


  包括閥體l、閥體1的兩端各焊接有一個一端伸入閥體1中的閥管2,其特征是所述的兩個閥管2伸入閥體1中的一端上均安裝有密封座4,球體3分別與兩側的密封座4上的球面端面相抵,各密封座4的另一端插入閥管2中并與對應的支撐環6相抵,碟簧5卡裝在所述的支撐環6和閥管2端部的管肩之間,球體3上設有一個與閥管2相通的通孔,在球體3上連接有帶動球體3轉動的閥桿10,閥桿10安裝在固定于閥體1上的閥桿座19中,在閥桿10和閥桿座19之間安裝有兩個密封圈16,在兩個密封圈16之間加裝有墊圈13,在閥桿10的頂部卡裝有彈性卡圈17,操作手柄15通過緊固件18套裝固定在閥桿10上并與彈性卡圈17相抵,在彈性卡圈17和閥桿座19的上端面之間安裝有壓蓋14。
